快速高强灌浆料特点是强度发展快、流动度大、无需震捣、微膨胀、不收缩、粘结力强。具有无毒、无害、不老化、对水质及周围环境无污染,自密性好、防锈等优点。
快速高强灌浆料 适用设备基础二次浇筑、钢结构建筑地脚板锚固、混凝土结构加固、缺陷修补等工程.

一、快速高强灌浆料产品特点:

1、灌浆料由水泥、精选骨料及各种复合外加剂组成,现场加水搅拌即可使用。

2、快速高强灌浆料早强高强:小时强度高,浇注1天强度可达30—50MPa以上,28天超过60MPa-80Mpa。

3、高流态、自流平:现场只需加水搅拌后,直接将灌浆料灌入设备基础,不需振捣便可填充设备基础的全部间隙。流动度可达300mm。

4、抗剥离:新旧界面牢固结合,防止剥落开裂。

5、微膨胀、补偿收缩;可保证设备与基础紧密接触。

6、抗油渗:在机油中浸泡30天后其强度较浸油前提高10%以上。

7、耐久性、200万次疲劳试验,50次冻融循环试验强度无明显变化。

8、不含氯离子,对钢筋无腐蚀。

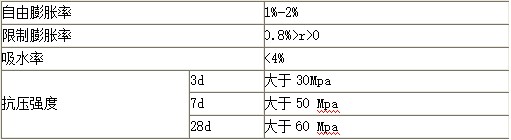

二、快速高强灌浆料技术参数

三、高强灌浆料应用范围:

1、大型设备及精密设备地脚螺栓灌注灌浆料。

2、机器底座二次灌注灌浆料。

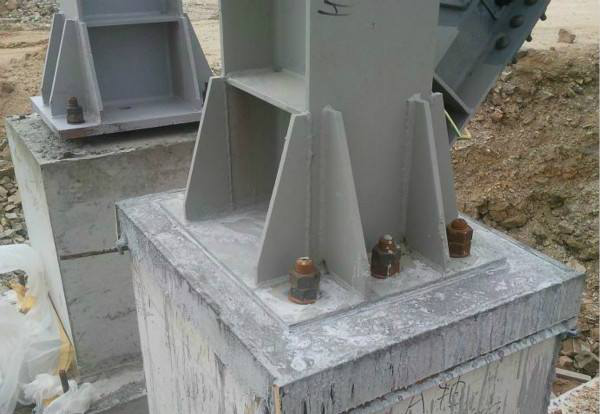

3、钢结构与混凝土固接的二次灌注。

4、低负温下后张法预应力钢筋混凝土孔道灌注。

5、植筋。设备基础、螺栓孔、道路、地坪、路枕等的快速抢修。

6、低负温下其它灌注施工。混凝土修补加固。

7、桥梁支座稳固加固,膨胀密实加固。

四、快速高强灌浆料施工指南:

1、灌浆料基础处理:
清扫设备基础表面,不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24小时设备基础表面应充分湿润,灌浆前1小时应吸干积水。

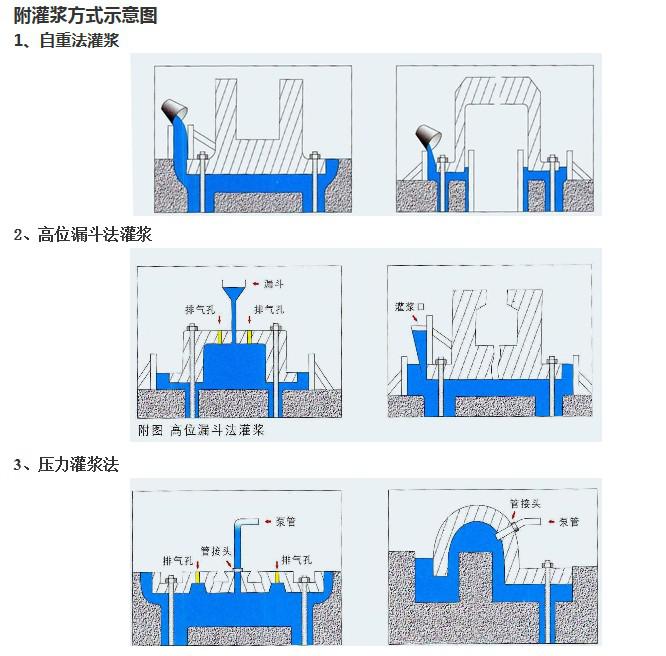

2、灌浆料灌浆方式:
根据设备机座的实际情况,选择相应的灌浆方式,由于该材料具有很好的流动性能,一般情况下,用“自重法灌浆”即可,即将浆料直接自模板口灌入,完全依靠浆料自重自行流平并填充整个灌注空间,若灌注面积很大、结构特别复杂或空间很小而距离很远时,可采用“高位漏斗灌浆”或“压力法灌浆”进行灌浆,以确保浆料能充分填充各个角落。
3、支模:
根据确定的灌浆方式和灌浆施工图支设模版,模板定位标高应高出设备底座上表面至少50mm,模板必须支设严密、稳固,以防松动、漏浆。

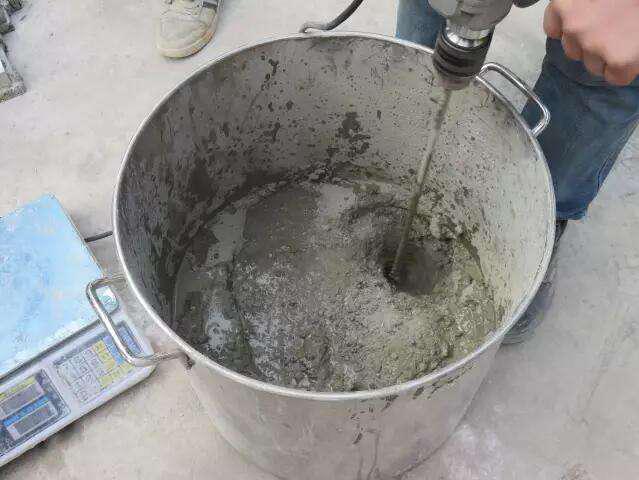

4、灌浆料的搅拌:
按产品合格证上推荐水料比确定加水量,拌和用水应采用饮用水,水温5-40℃为宜,宜采用机械搅拌,搅拌时间一般为2-3分钟,标准水料比(质量比)为13%-15%。

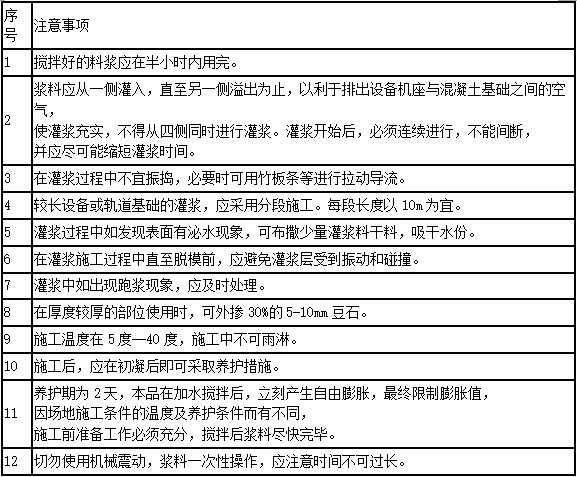

五、快速高强灌浆料注意事项

由于温度对产品的凝结时间和早期强度有很大影响,在低温或高温使用时,请用户预先说明,由我中心技术人员通过试验加以调整,以满足工程要求。
无法恢复流动性的浆料切忌再次加水混合搅拌再用。

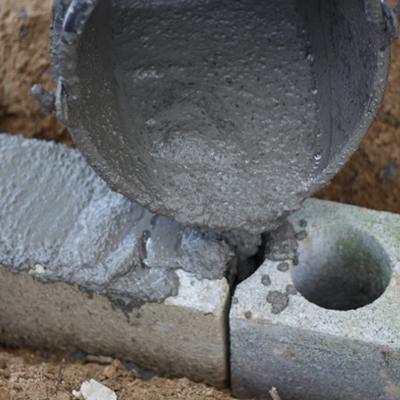

快速高强灌浆料施工方法

1、先在容器中注入水,将粉料徐徐加入,开动电动搅拌器充分搅拌成均匀一致无结块稠浆状。
2、一次搅拌量,以能在30分钟内用毕为限
3、电动搅拌器使用前,应先预湿。
4、浆料灌注后,不可使用电动振捣器。

六、高强灌浆料养护:

1、灌浆完毕后30分钟内,应立即喷洒养护剂或覆盖塑料膜并加盖岩棉被等进行养护,或在灌浆层终凝后立即洒水保湿养护。

2、冬季施工时,养护措施还应符合《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。
